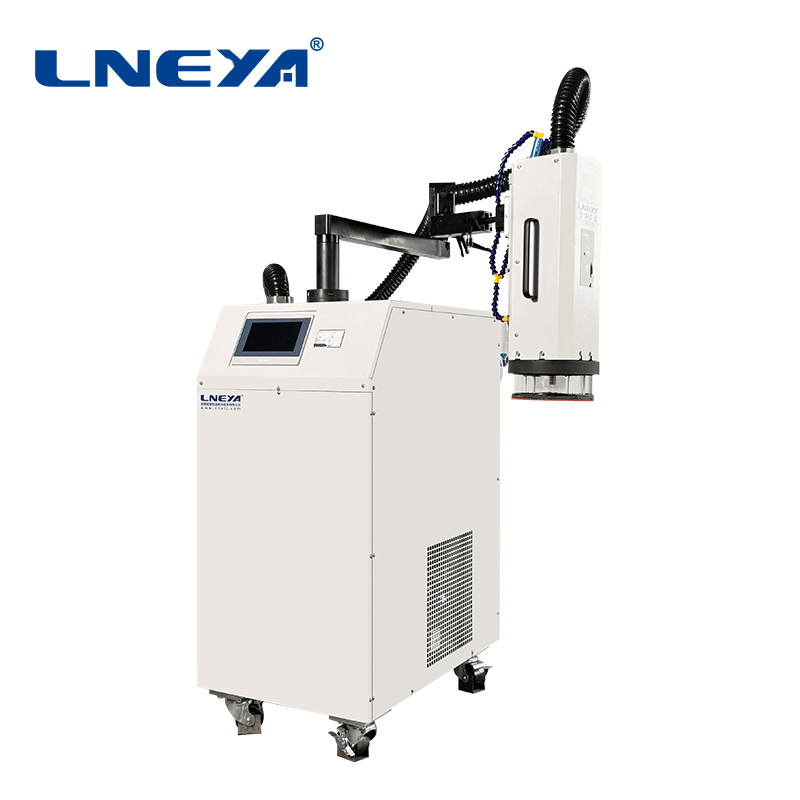

冷热循环冲击气流测试机

产品介绍

工作原理：
1、试验机输出气流罩将被测试品罩住，形成一个较密闭空间的测试腔，试验机输出的高温或低温气流，使被测试品表面温度发生剧烈变化，从而完成相应的高低温冲击试验；

冷热循环冲击气流测试机为确保闪存可在极端温度环境(例如: 油气探勘、重工业以及航空领域)可正常实现稳健的闪存读／写操作功能，因此在出厂前需要进行温度测试，冷热循环冲击气流测试机海外产品名称：ThermoStream,ThermoJet,Thermalair,Temptronic,Thermonics

型号	AES-4535 AES-4535W	AES-6035 AES-6035W	AES-8035 AES-8035W	AES-A1035W	AES-A1235W

温度范围	-45℃～225℃	-60℃～225℃	-80℃～225℃	-100℃～225℃	-120℃～225℃
温控精度	±0.5℃	±0.5℃	±1℃	±1℃	±1℃
温度转换时间	-25℃ to 150℃ 约10S 150℃to -25℃ 约20s	-45℃ to 150℃ 约10S 150℃to -45℃ 约20s	-55℃ to 150℃ 约10S 150℃to -55℃ 约15s	-70℃ to 150℃ 约10S 150℃to -70℃ 约20s	-80℃ to 150℃ 约11S 150℃to -80℃ 约20s


空气要求	空气滤清器<5um 空气含油量:<0.1ppm 空气温湿度：5℃～32℃ 0～50%RH


空气处理能力	10m³/h～30m³/h 压力5bar～7.6bar
系统压力显示	制冷系统压力采用指针式压力表实现（高压、低压）循环系统压力采用压力传感器检测显示在触摸屏上

控制器	西门子PLC，模糊PID控制算法
温度控制	控制出风口温度
可编程	可编制10条程序，每条程序可编制10段步骤
通信协议	以太网接口TCP/IP协议
设备内部温度反馈	设备出口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度（水冷设备有）
温度反馈	T型温度传感器
压缩机	法国泰康/艾默生
蒸发器	套管式换热器
加热器	法兰式桶状加热器
制冷附件	丹佛斯/艾默生配件（干燥过滤器、油分离器、高低压保护器、膨胀阀、电磁阀）
操作面板	无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出
安全防护	具有自我诊断功能；相序断相保护器、冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。
制冷剂	冠亚混合制冷剂
外接保温软管	方便外送保温软管1.8m DN32快接卡箍
外型尺寸（风）cm	5469132	5469132	7573133	80120185	100150185
外型尺寸（水）cm	5469132	5469132	7573133	70100175	80120185
风冷型	采用铜管铝翅片冷凝方式，冷凝风机采用德国EBM轴流风机
水冷型 W	带W型号为水冷型
水冷冷凝器	板式换热器（务必确保冷却水清洁）
冷却水量 at 25℃	0.6m³/h G3/8	1.2m³/h G3/4	1.6m³/h G1	2.6m³/h G1	3m³/h G1
电源 50HZ max	3.7kW 220V	5kW 220V	5kW 220V	6.8kW 380V	7.5kW 380V
电源	可定制460V 60HZ、220V 60HZ 三相
外壳材质	冷轧板喷塑（标准颜色7035）
温度扩展	高温到 +300℃

对比于传统的温箱,有以下几个特征:
温度范围：-120℃~+300℃
升降温速率非常快速，150℃~-55℃＜10秒
最大气流量：30m³/h
实时监控被测IC真实温度，实现闭环反馈，实时调整气体温度;
升降温时间可控，程序化操作、手动操作、远程控制
测试条件：环境温度20℃，30m³/h,5Bar，压缩空气或氮气
