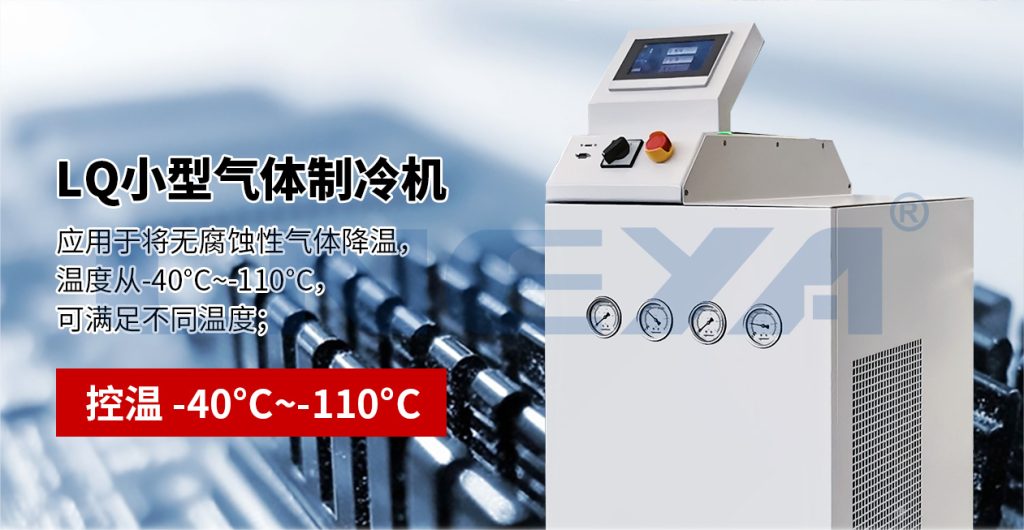

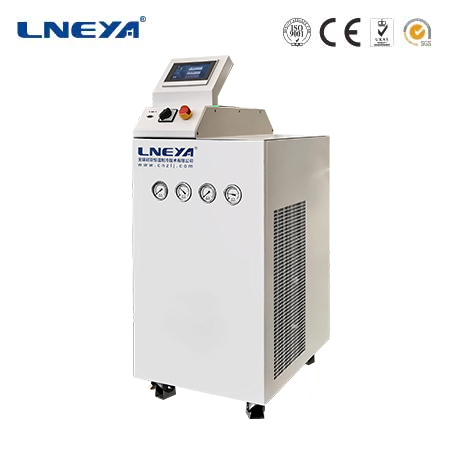

应用于将气体(无腐蚀)降温使用:如干燥压缩空气、氮气、氩气等常温气体通入到LQ系列设备内部,出来的气体即可达到目标低温温度,供给需求测试的元件或换热器中。
产品介绍:
气体换热系统耐压20bar,温度范围从-40℃~-110℃,可以满足不同温度;
采用二次过冷技术,制冷迅速,极限温度低;
采用知名品牌压缩机, 主要自牌为卡莱尔、艾默生;
冷箱选用板式换热器、套管式换热器,体积小、效率高;
采用全套优质冷控件(丹佛斯压力控制器 、平衡阀、膨胀阀、 电磁阀、干燥过滤器、艾默生油分离器,ALCO视液镜、单向阀等);
采用丹佛斯膨胀阀、艾默生电子膨胀阀;
采用西门子S7 PLC, 7寸触摸屏,进行自动化控制操作,并具备温度曲线显示、温度记录U盘、故障报警记录;
整机安装, 在工厂已将系统测试完毕, 用户只需要将电源、气体管路、冷却水管路安装完毕就可运行;
工厂测试:每台机组均在工厂带负载测试不小于12小时;
出厂测试标准:环境温度20度、冷却水温度20度,6bar干燥压缩空气
型号 |
LQ-4015 LQ-4015W |
LQ-4030 LQ-4030W |
LQ-4060 LQ-4060W |
LQ-40100 LQ-40100W |
LQ-7515 LQ-7515W |
LQ-7530 LQ-7530W |
LQ-7560 LQ-7560W |
LQ-75100 LQ-75100W |
气体流量 |
15m3/h |
30m3/h |
60m3/h |
100m3/h |
15m3/h |
30m3/h |
60m3/h |
100m3/h |
最低温度 |
-40℃ |
-40℃ |
-40℃ |
-40℃ |
-75℃ |
-75℃ |
-75℃ |
-75℃ |
换热面积 |
0.8m2 |
1.5m2 |
3m2 |
5m2 |
1.5m2 |
2.5m2 |
5m2 |
9m2 |
换热器材质 |
标准配置sus304 含有少量紫铜 |
|||||||
气进出口径 |
G3/8 |
G1/2 |
G1 |
DN50 |
G3/8 |
G1/2 |
G1 |
DN50 |
控制系统 |
可编程控制器及模块 |
|||||||
显示与记录 |
7寸彩色触摸屏,记录曲线温度及报警情况 |
|||||||
压缩机 |
法国泰康/艾默生谷轮 |
|||||||
电源 |
220V 50HZ 1.2KW |
220V 50HZ 1.8KW |
380V 50HZ 3.5KW |
380V 50HZ 7KW |
220V 50HZ 2KW |
220V 50HZ 3KW |
380V 50HZ 6KW |
380V 50HZ 11.5KW |
型号 |
LQ-A1015W |
LQ-A1030W |
LQ-A1060W |
LQ-A10100W |
气体流量 |
15m3/h |
30m3/h |
60m3/h |
100m3/h |
最低温度 |
-110℃ |
-110℃ |
-110℃ |
-110℃ |
换热面积 |
2.5m2 |
4m2 |
8m2 |
13m2 |
换热器材质 |
sus304 含有少量紫铜 |
sus304 含有少量紫铜 |
sus304 含有少量紫铜 |
sus304 含有少量紫铜 |
气进出口径 |
G3/8 |
G1/2 |
G1 |
DN50 |
控制系统 |
可编程控制器及模块 |
|||
显示与记录 |
7寸彩色触摸屏,记录曲线温度、压力及报警情况 |
|||
压缩机 |
法国泰康/艾默生谷轮 |
型号 |
TES-4525 TES-4525W |
TES-4555 TES-4555W |
TES-45A10 TES-45A10W |
TES-45A15 TES-45A15W |
TES-45A25 TES-45A25W |
|
温度范围 | -45℃~250℃ | |||||
加热功率 | 2.5kW | 5.5kW | 10kW | 15kW | 25kW | |
制冷量 | 250℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW |
100℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW | |
20℃ | 2.5kW | 5.5kW | 10kW | 15kW | 25kW | |
0℃ | 1.8kW | 5kW | 10kW | 15kW | 25kW | |
-20℃ | 0.85kW | 2.9kW | 6kW | 11kW | 16kW | |
-40℃ | 0.25kW | 0.9kW | 2kW | 3.8kW | 5.3kW | |
导热介质温控精度 | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | ±0.3℃ | |
系统压力显示 |
制冷系统压力采用指针式压力表实现(高压、低压) 循环系统压力采用压力传感器检测显示在触摸屏上 |
|||||
控制器 | 西门子 S7-1200PLC,模糊PID控制算法,具备串级控制算法 | |||||
温度控制 |
导热介质出口温度控制模式 外接温度传感器:(PT100或4~20mA或通信给定)控制模式(串级控制) |
|||||
可编程 | 可编制5条程序,每条程序可编制40段步骤 | |||||
通信协议 | 以太网接口TCP/IP协议 | |||||
设备内部温度反馈 | 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度(水冷设备有) | |||||
外接入温度反馈 | PT100或4~20mA或通信给定 | |||||
串级控制时 | 导热油出口温度与外接温度传感器的温度差可设定可控制 | |||||
温差控制功能 | 设备进液口温度与出液口温度的温度差值可设定可控制(保护系统安全) | |||||
密闭循环系统 | 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。 | |||||
加热 |
指系统最大的加热输出功率(根据各型号) 加热器有三重保护,独立温度限制器,确保加热系统安全 功率大于10kW采用调压器,加热功率输出控制采用4~20mA线性控制 |
|||||
制冷能力 | 指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。 | |||||
循环泵流量、压力 max |
德国品牌磁力驱动泵 | |||||
20L/min2.5bar | 50L/min2.5bar | 50L/min2.5bar | 110L/min2.5bar | 150L/min2.5bar | ||
压缩机 | 海立/泰康 | 艾默生/丹佛斯 | ||||
蒸发器 | 采用DANFOSS/高力板式换热器 | |||||
制冷附件 | 丹佛斯/艾默生配件(干燥过滤器、油分离器、高低压保护器、膨胀阀) | |||||
操作面板 | 无锡冠亚定制7英寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 | |||||
安全防护 | 具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。 | |||||
制冷剂 | R-404A / R507C | |||||
接口尺寸 | G1/2 | G3/4 | G3/4 | G1 | DN32 PN10 RF | |
外型尺寸(风)cm | 45*85*130 | 55*95*170 | 70*100*175 | 80*120*185 | 100*150*185 | |
外型尺寸(水)cm | 45*85*130 | 45*85*130 | 55*100*175 | 70*100*175 | 80*120*185 | |
风冷型 | 采用铜管铝翅片冷凝方式,上出风型式,冷凝风机采用EBM轴流风机 | |||||
水冷型 W | 带W型号为水冷型 | |||||
水冷冷凝器 | 套管式换热器(帕丽斯/沈氏 ) | |||||
冷却水量at20℃ |
0.6m³/h G3/8 |
1.5m³/h G3/4 |
2.6m³/h G3/4 |
3.6m³/h G1 |
7m³/h DN40 |
|
电源 380V50HZ | 4.5kW max 220V | 9kW max | 16kW max | 23kW max | 36kW max | |
电源 | 可定制460V 60HZ、220V 60HZ 三相 | |||||
外壳材质 | 冷轧板喷塑 (标准颜色7035) | |||||
隔离防爆 |
可定制隔离防爆(EXdIIBT4) 无锡冠亚防爆产品安装许可证号:PCEC-2017-B025 |
|||||
正压防爆 |
可定制正压防爆(EXPXdmbIICT4) 正压系统必须是水冷设备 无锡冠亚防爆产品安装许可证号:PCEC-2017-B025 |
|||||
