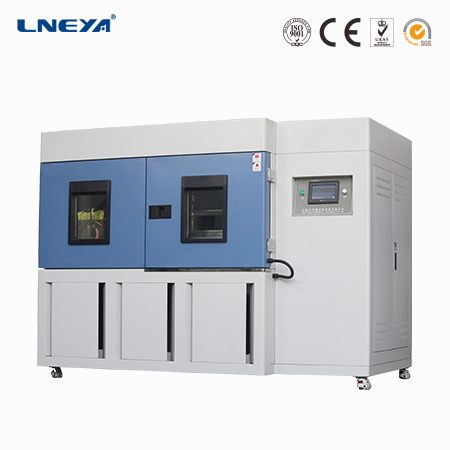

冷热冲击试验箱适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等,同时通过此装备试验,可提高产品的可靠性和进行产品的质量控制。
箱体结构
冷热冲击试验箱全部功能采用计算机控制,系自主开发的软件,有良好的操作界面,使用户的操作和监测都更加简单和直观,保持功能可以使你正在运行的程序保持在目前的状态下,可以临时更改此程序段的数值,可以在屏幕上设置时间的参数,使制冷、加热、提蓝传送切换,按设定值自动进行。
冷箱、热箱独立控制,箱门互相独立,扩大试验箱的使用范围(一箱三用)。
产品保温效果可以得到充分保证。
试验箱门与循环风机,提蓝传动等互锁,保护操作者的安全,一旦打开箱门,循环风机和提蓝传动的电源会被自动切断。
型号 |
CJX-2765W |
CJX-6465W |
CJX-12065W |
CJX-20065W |
CJX-30065W |
||||
提篮容积 |
27L |
64L |
120L |
200L |
300L |
||||
性能参数 |
高温室 |
暴露温度范围 |
+60℃~+200℃ |
||||||
最高温度 |
200℃(+200℃) |
||||||||
升温时间 |
+20℃~+200℃,20min |
||||||||
低温室 |
暴露温度范围 |
0℃~-65℃ |
|||||||
最低温度 |
-75℃ |
||||||||
降温时间 |
+20℃~-75℃,40min |
||||||||
提篮 |
冲击温度 |
低温 -65℃~0; 高温+60~+150℃ |
|||||||
温度波动度 |
≤±0.5℃ |
||||||||
温度偏差 |
≤±2℃ |
||||||||
转换时间 |
≤10S |
||||||||
温度恢复时间 |
≤5min |
||||||||
负载 (铝锭)(kg) |
5 |
7 |
15 |
25 |
40 |
||||
箱体结构 |
外壳 |
镀锌钢板表面喷塑 |
|||||||
内胆 |
不锈钢板 |
||||||||
隔热材料 |
聚氨酯发泡板+超细玻璃纤维 |
||||||||
制冷系统 |
压缩机 |
单压缩机自复叠制冷 |
|||||||
制冷剂 |
R404a、R23 混合制冷剂 |
||||||||
加热器 |
镍铬合金电加热器 |
||||||||
提篮升降 |
精密滚珠丝杠 |
||||||||
测试孔 |
1个,φ50,箱体顶部 |
1个,φ100,箱体顶部 |
|||||||
温度传感器 |
铂电阻 pt100 |
||||||||
控制器 |
西门子Smart PLC控制器\触摸屏 |
||||||||
数据记录 |
U盘 |
||||||||
通讯方式 |
RS485 接口 Modbus RTU协议 |
||||||||
提篮尺寸 (mm) |
D |
300 |
400 |
670 |
670 |
670 |
|||
W |
300 |
400 |
470 |
570 |
770 |
||||
H |
300 |
400 |
400 |
550 |
600 |
||||
箱体外形尺寸 (mm) |
D |
1750 |
1858 |
2150 |
2150 |
2200 |
|||
W |
950 |
1050 |
1100 |
1200 |
1450 |
||||
H |
1850 |
2000 |
2000 |
2300 |
2450 |
||||
装机功率 |
15kw |
19kw |
24kw |
28kw |
45kw |
||||
电源 |
AC380V±10% 50Hz,3P5W |
||||||||
标准附件 |
产品说明书1份,试品架2件,硅橡胶塞1件 |
||||||||
满足标准 |
GJB360.7、GB/T2423.22、MIL-STD-810F-503.4 GB/T2423.1.2、GB10592-2008、GJB150.3 |
||||||||
说明: |
|||||||||
冷却水要求:水温 +15~+28℃,进出水压差0.2~0.4Mpa,洁净。 |
|||||||||
顶部滚珠丝杠升降机高度约300mm。 |
