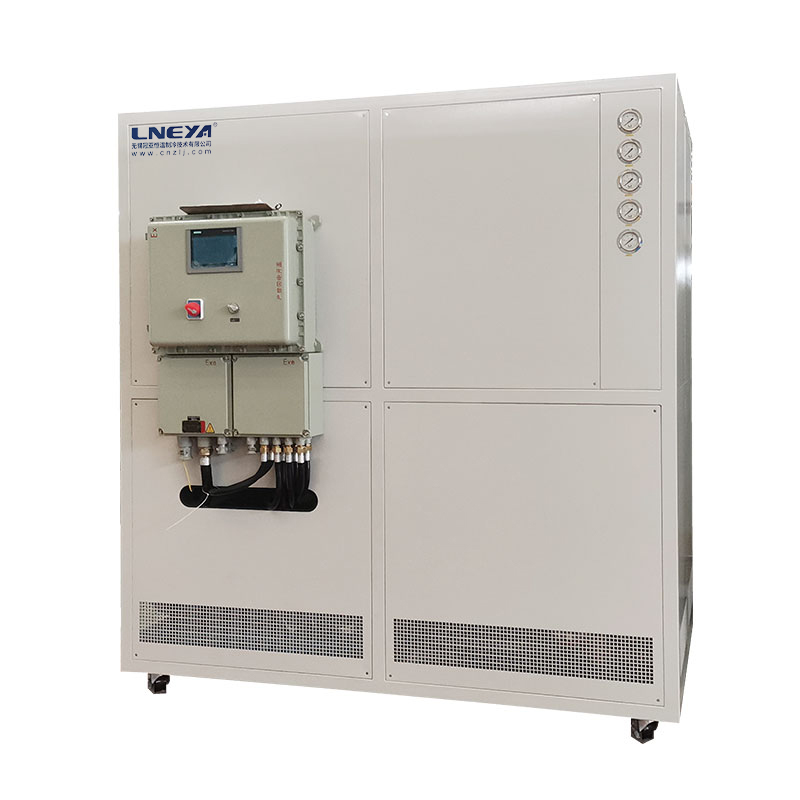

ZLF系列TCU温控系统

ZLF系列TCU温控系统

ZLF系列TCU温控系统
  • 技术参数



品概述:


采用现有的热能(如蒸汽、冷却水及超低温液体——即“初级系统”)基础设施集成到用来控制工艺设备温度的单流体系统或二级回路中。这就完成了只有一种热传导液体流入到反应容器的夹套中(而不是直接通入蒸汽、冷却水或超低温液体)。通过运算控制整个反应过程温度。

度过程控制原理(控制反应釜物料温度):



1、改变控制设定值的方法,能够尽快的响应过程中的系统滞后,得到较小的系统过冲。控制由两组PID(每组PID是可变的)控制回路构成,这两组控制回路称为:主回路和从回路,主回路的控制输出作为从回路的设定值。系统采用带有前馈PV ,主控回路的PID运行结果的输出与前馈PV信号复合后作为从控制回路的设定值,通过这样对温度变化梯度控制,保证系统控温精度。(一般抗滞后串级控制)

2、专门设计的滞后预估器(无模型自建树算法)产生一个代替过程变量y(t)的动态信号yc(t)来作为反馈信号。对控制器产生一个e(t)信号,使控制器预判控制作用没有大的滞后,这样控制器总是能够产生一个合适的控制信号。也就是说,即使存在大滞后,这个动态信号yc(t)也能保持反馈回路正常工作.而用一般PID来控制具有显著时间滞后的过程,则控制器输出在滞后时间内由于得不到合适的反馈信号保持增长,从而导致系统响应超调大甚至使系统失控。
3、通过三点采样(物料温度点、温控系统出口温度、温控系统进口温度),通过我们公司自创无模型自建树算法和一般抗滞后串级算法相结合。

型号 ZLF-35N
ZLF-35NS
ZLF-35NH
ZLF-35NSH
ZLF-50N
ZLF-50NS
ZLF-50NH
ZLF-50NSH
ZLF-80N
ZLF-80NS
ZLF-80NH
ZLF-80NSH
ZLF-125N
ZLF-125NS
ZLF-125NH
ZLF-125NSH
ZLF-200N
ZLF-200NS
ZLF-200NH
ZLF-200NSH
设备介质温度范围 -45~250度 (根据需方提供冷源热源决定最大温度值)
-40~135度(采用乙二醇水配方溶液可运行最宽温度范围)
ZLF-N 采用主冷源/或主热源通过比例调节系统流量,控制进入反应釜夹套的热量,同时还有一组用于加热或冷却的换热器控制升温或降温
ZLF-NS 具备ZLF- N功能之外,增加一组换热器用于高温降温功能
ZLF-NH 具备ZLF- N功能之外,增加电辅助加热功能
ZLF-NSH 具备ZLF- N功能之外,增加一组换热器用于高温降温功能和电辅助加热功能
换热器面积 3.5㎡ 5㎡ 8㎡ 12.5㎡ 20㎡
电加热功能 H 25kW 35kW 50kW 65kW 80kW
后缀有H型号带电加热功能
控制模式 前馈PID,模糊自建树算法,LNEYA PLC控制器
通信 MODBUS RTU协议 RS485 接口,可选配 以太网接口/R232接口
温度控制选择 反应物料温度控制
温度反馈 设备导热介质出口温度、进口温度、反应器物料温度(外接温度传感器)三点温度
温度反馈:默认PT100
物料温度反馈 物料温度反馈:PT100或4~20mA或通信给定
温度反馈:默认PT100
物料温度精度 ±1℃ ±1℃ ±1℃ ±2℃ ±2℃
循环泵 150L/min 2.5BAR 200L/min 2.5BAR 400L/min 2.5BAR 500L/min 2.5BAR 750L/min 2.5BAR
输入、显示 7寸彩色触摸屏显示与触摸键输入,温度曲线显示
安全保护 具有自我诊断功能,过载继电器、热保护装置、低液位保护、传感器故障保护等多种安全保障功能
执行阀件 电动比例调节阀 控制信号 4~20mA
管路材质 SUS304
接口尺寸 DN40 DN40 DN-50 DN-65 DN-80
外型尺寸 cm 100*95*175 125*100*200 150*125*205 205*145*205 205*145*205
外型尺寸EX cm 100*120*175 125*125*200 150*150*205 205*145*205 205*145*205
电源AC380V 50HZ 2.3kW 3.5kW 4.5kW 8kW 10.5kW
后缀H电源AC380V 50HZ 27.3kW 38.5kW 54.5kW 73kW 90.5kW
外壳材质 SUS 304 SUS 304 SUS 304 SUS 304 SUS304

高低温
