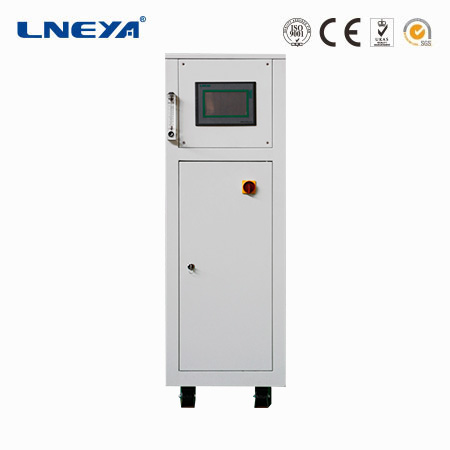

氢燃料发动机测试系统 -85℃~+200℃

氢燃料发动机测试系统 -85℃~+200℃

氢燃料发动机测试系统 -85℃~+200℃
  • 产品介绍




氢燃料发电机测试氢燃料电堆测试系统

本测试系统可为燃料电池发动机提供一个稳定的测试平台,
用于对氢燃料电池发动机的功能、性能、稳定性和安全性等方面
进行测试和检验,尤其适用于燃料电池发动机的来料检验和出厂测试。
电堆由双极板和膜电极两大部分组成,催化剂、质子交换膜和碳布/碳纸构成了膜电极。
氢燃料电堆测试系统

测试的物件连接到一个测试平台适配器上;部件内部通过乙二醇水溶液来冷却和加热测试;测试部件需要经历一个特定的温度变化曲线,并且记录温度的变化。

氢燃料电堆测试系统

触摸屏数字显示,设备设有通信接口,所有的数据都可以U盘导出;加液指示灯清晰的显示导热介质的位置

氢燃料电堆测试系统

艾默生谷轮/丹佛斯涡旋柔性压缩机,所有的制冷控件均为国际品牌,控温精度高,制冷速度快

氢燃料电堆测试系统

型号 TES-8525W TES-8555W TES-85A10W TES-85A15W TES-85A25W
温度范围 -85℃~200℃
加热功率 2.5kW 5.5kW 10kW 15kW 25kW
制冷量 200℃ 2.5kW 5.5kW 10kW 15kW 25kW
100℃ 2.5kW 5.5kW 10kW 15kW 25kW
20℃ 2.5kW 5.5kW 10kW 15kW 25kW
0℃ 2.5kW 5.5kW 10kW 15kW 25kW
-60℃ 0.85kW 1.8kW 3.4kW 6.5kW 10kW
-80℃ 0.25kW 0.45kW 1.5kW 2.5kW 4kW
导热介质温控精度 ±0.3℃ ±0.3℃ ±0.3℃ ±0.3℃ ±0.3℃
系统压力显示 制冷系统压力采用指针式压力表实现(高压、低压)
循环系统压力采用压力传感器检测显示在触摸屏上
控制器 西门子 S7-1200PLC,模糊PID控制算法,具备串级控制算法
温度控制 导热介质出口温度控制模式
外接温度传感器:(PT100或4~20mA或通信给定)控制模式(串级控制)
可编程 可编制5条程序,每条程序可编制40段步骤
通信协议 以太网接口TCP/IP协议
设备内部温度反馈 设备导热介质出口温度、介质进口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度(水冷设备有)
外接入温度反馈 PT100或4~20mA或通信给定
串级控制时 导热油出口温度与外接温度传感器的温度差可设定可控制
温差控制功能 设备进液口温度与出液口温度的温度差值可设定可控制(保护系统安全)
密闭循环系统 整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。
加热 指系统最大的加热输出功率(根据各型号)
加热器有三重保护,独立温度限制器,确保加热系统安全
功率大于10kW采用调压器,加热功率输出控制采用4~20mA线性控制
制冷能力 指在不同的温度具备带走热量的能力(理想状态下),实际工况需要考虑环境散热,请适当放大,并且做好保温措施。
循环泵流量、压力
max
德国品牌磁力驱动泵
20L/min2.5bar 50L/min2.5bar 50L/min2.5bar 110L/min2.5bar 150L/min2.5bar
压缩机 泰康 艾默生谷轮涡旋柔性压缩机
蒸发器 采用DANFOSS/高力板式换热器
制冷附件 丹佛斯/艾默生配件(干燥过滤器、油分离器、高低压保护器、视镜)
膨胀阀 丹佛斯热力膨胀阀+艾默生电子膨胀阀
操作面板 无锡冠亚定制7英寸彩色触摸屏,温度曲线显示\EXCEL 数据导出
安全防护 具有自我诊断功能;相序断相保护器、冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。
制冷剂 R404A/R508B
接口尺寸 G1/2 G3/4 G3/4 G1 DN32 PN10 RF
外型尺寸(水冷) cm 45*85*130 55*100*175 70*100*175 100*150*185 205*145*205
水冷型 W 带W型号为水冷型
水冷冷凝器 板式换热器(特别注意要求使用冷水机供水)
冷却水量 at 20℃ 1200L/H
1.5bar~4bar
G1/2
1800L/H
1.5bar~4bar
G3/4
4000L/H
1.5bar~4bar
G3/4
6000L/H
1.5bar~4bar
G1
12m³/H
1.5bar~4bar
DN40
电源 380V50HZ 6.5kW max 13kW max 25kW max 37kW max 50kW max
电源 AC 380V 50HZ 三相五线制
可定制460V 60HZ、220V 60HZ 三相
外壳材质 冷轧板喷塑 (标准颜色7035)
隔离防爆 可定制隔离防爆(EXdIIBT4)
无锡冠亚防爆产品安装许可证号:PCEC-2017-B025
正压防爆 可定制正压防爆(EXPXdmbIICT4) 正压系统必须是水冷设备
无锡冠亚防爆产品安装许可证号:PCEC-2017-B025
