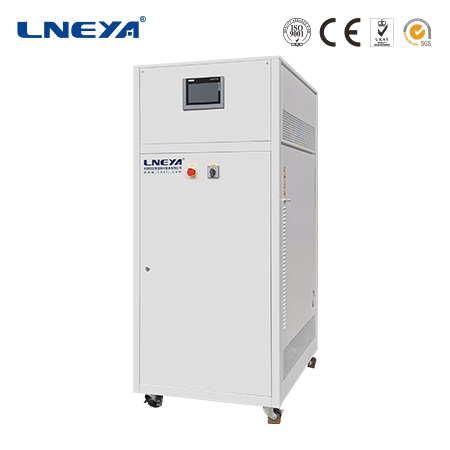

加热控温系统UST系列(带水冷)

加热控温系统UST系列(带水冷)

加热控温系统UST系列(带水冷)
  • 技术参数
  • 主要技术指标
  • 系统介绍

型号

温度范围℃

加热

冷却  KW  AT  ℃

流量压力

外型尺寸

电源

300

200

100

65

UST-3530

+50~+300

3.5

3.5

3.5

2.8

1

35

2

400*600*1150

5kw

UST-5530

+50~+300

5.5

5.5

5.5

4

1.8

50

2

500*680*1250

7kw

UST-7530

+50~+300

7.5

7.5

7.5

5

2.2

75

2

550*680*1450

9kw

UST-A1030

+50~+300

10

10

10

7

3

110

2.5

550*680*1450

12kw

UST-A1530

+50~+300

15

15

15

12

5

110

2.5

650*700*1750

17kw

UST-A2530

+50~+300

25

25

25

20

8.5

150

2.5

750*800*1850

28kw

UST-A3830

+50~+300

38

38

38

30

12

200

2.5

1000*950*1750

41kw

UST-A6030

+50~+300

60

60

60

48

19

250

2.5

1500*1250*2050

65kw

UST-A9530

+50~+300

95

95

95

76

30

400

2.5

2050*1450*2050

101kw

UST-A13030

+50~+300

130

130

130

100

40

400

2.5

2050*1450*2050

136kw

UST-A20030

+50~+300

200

200

200

160

64

600

3

2750*1450*2250

212kw

制冷加热控温系统技术指标:

型号

SUNDI系列 UST系列

控制模式

前馈PID,模糊自建树算法,LNEYA PLC控制器

温度控制模式选择

反应物料温度控制模式与导热油介质温度控制 触摸屏上自由选择

可编程

可编制10条程序,每条程序可编制45段步骤

通信协议

MODBUS RTU协议 RS485 接口

可选配 以太网接口/R232接口

温度反馈

设备导热介质出口温度、进口温度、反应器物料温度(外接温度传感器)三点温度

温度反馈:默认PT100

物料温度反馈

物料温度反馈:PT100或4~20mA或通信给定

温度反馈:默认PT100

温差控制

导热油出口温度与反应器物料温度的温度差可设定可控制

设备进液口温度与出液口温度的温度差值可设定可控制(保护系统安全)

反应物料温控精度

±1℃ (部分温度段可控制在±0.5℃)

导热介质温控精度

±0.5℃

密闭循环系统

整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质。

加热

 指系统最大的加热输出功率(根据各型号)

 加热器有三重保护,独立温度限制器,确保加热系统安全

 功率大于15KW采用调压器,加热功率输出控制采用4~20mA线性控制

制冷能力

 指在不同的温度具备带走热量的能力

循环泵流量、压力

  小于75L/min 采用LNEYA磁力泵

75L/min及以上采用 LNEYA超宽温度高能效离心泵

  压力可选择2bar 3bar 5bar 8bar(小功率设备不可定制压力)

  压力越大采用的电机功率也越大,会增加系统负载,降低了系统的制冷能力

压缩机

根据型号不同选择不同品牌规格的压缩机

三菱、思科普、艾默生谷轮、丹佛斯、意大利都凌、德国博客、比泽尔、法国泰康

蒸发器

高力板式换热器

油分离器

艾默生/冠亚

干燥过滤器

丹佛斯/艾默生

避震管

卡斯托/帕丽斯

压控

丹佛斯/艾默生/奉申

膨胀阀

艾默生热力膨胀阀/艾默生电子膨胀阀/丹佛斯热力膨胀阀

不同温度及冷量选择不同的膨胀阀

操作面板

无锡冠亚定制7英寸彩色触摸屏,温度曲线显示\EXCEL 数据导出

1、选配西门子防爆触摸屏(将操作面板外置到现场区域)

2、选配符合GMP、FDA操作及记录模块(操作员使用记录、数据记录、报警记录等)

安全防护

具有自我诊断功能;冷冻机过载保护;高压压力开关,过载继电器、热保护装置等多种安全保障功能。

制冷剂

R-404A / R404A R23混合制冷剂/ R404A R23 R14混合制冷剂

接口尺寸

G1/2、G3/4、G1、DN25 DN32 DN40 DN50 DN65 DN80 DN100(PN10 RF)

水冷型 W

 带W型号为水冷型 低于-60度设备建议水温7度~25度

水冷冷凝器

套管式换热器、板式换热器、列管冷凝器

帕丽斯、沈氏、高力、金典、晓灵等

电源

AC 380V 50HZ 三相五线制  个别小功率型号220V 50HZ 单相

可定制460V 60HZ、220V 60HZ 三相

外壳材质

标准外壳SUS 304,可定制喷塑 (标准颜色7035)

隔离防爆

可定制隔离防爆(EXdIIBT4)

无锡冠亚防爆产品安装许可证号:PCEC-2017-B025

正压防爆

可定制正压防爆(EXPXdmbIICT4) 正压系统必须是水冷设备

无锡冠亚防爆产品安装许可证号:PCEC-2017-B025

自加压系统

选配自加压3bar系统,系统的温度可扩展,膨胀罐为常压

KDOC-80运用在加压系统中可以最高使用温度到250度(-85度~250度)

KDOC-220运用在自加压系统中可以最高使用温度到320度(-50度~320度)

KDOC-210运用在自加压系统中可以最高使用温度到300度(-70度~300度)

流量/压力

选配流量/压力传感器,触摸屏上显示流量和压力

选配 控制流量/压力

一拖二系统

可选配一拖二系统(整体造价相对购买两台一对一系统要低)

一台制冷加热系统内部安装有两个独立的循环系统、制冷系统、加热系统,共用膨胀系统、电气系统

高放热控制

可定制高放热量控制系统算法及部件

微通道反应器控温组件

可选配应用于微通道反应器控温组件(泵、内循环系统、控制算法、制冷)


制冷加热控温系统的典型应用
高压反应釜冷热源动态恒温控制、双层玻璃反应釜冷热源动态恒温控制、双层反应釜冷热源动态恒温控制
微通道反应器冷热源恒温控制、小型恒温控制系统、蒸饱系统控温、材料低温高温老化测试
组合化学冷源热源恒温控制、半导体设备冷却加热、真空室制冷加热恒温控制

制冷加热控温系统优点与功能

温度范围从-120℃至350℃,性能优越、独一无二,高精度、智能型温度控制。

较高的制冷功率从0.5到1200kW,最高的生产稳定性和可重复性结果
多功能报警系统和安全功能,采用板式换热器、管道式加热器提高加热和制冷速率

7寸、10寸彩色TFT触摸屏图形显示采用磁力驱动泵没再封泄漏问题

全密闭系统,延长导热液体寿命,非常宽的温度范围,无需更换液体介质

超高降温技术可以从高温300度直接制冷降温

这样的原理和功能对使用人员来说有诸多优势: 因为只有膨胀腔体内的导热介质才和空气中的氧气接触(而且膨胀箱的温度在常温到60度之间),可以达到降低导热介质被氧化和吸收空气中水份的风险。

高温时没有导热介质蒸发出来,而且不需要加压的情况下就可以实现-80~190度、-70~220度、-88~170度、-55~250度、-30~300度连续控温。

采用全密闭管道式设计,采用高效板式热交换器,降低导热液需求量的同时,提高系统的热量利用率,达到快速升降温度。导热介质在一个密闭系统中,带有膨胀容器,膨胀容器中的导热介质不参与循环,无论是高温还是低温,膨胀槽温度为常温到60度,可以降低导热介质在运行中吸收水分和挥发的风险。
